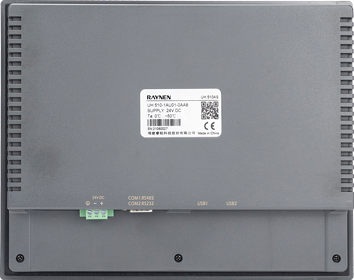

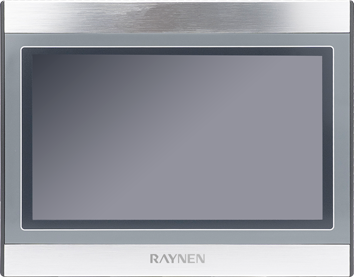

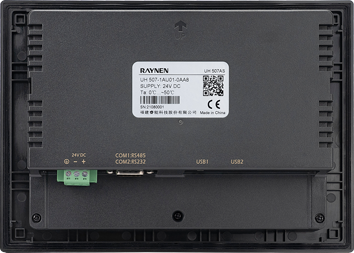

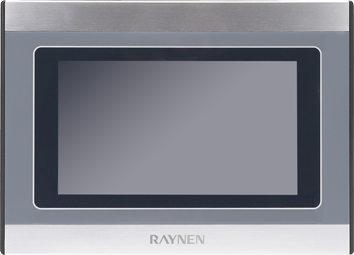

UH500A系列人機界面包含以太網和不帶以太網的類型，搭配自主研發的功能豐富的組態軟件Unigace，為客戶提供更好的視覺效果和體驗。
| 型號 | 液晶屏 | 分辨率 | USB Host | USB Slave | 串行接口 | 以太網 | 外形尺寸 | 樣本下載 |
|---|---|---|---|---|---|---|---|---|
| UH 507S | 7"TFT | 800×480 | USB2.0×1 Type A（USB1） 支持U盤更新固件、組態和存儲數據 | USB2.0×1 Type B（USB2） 支持程序上傳下載 | COM1：RS485 COM2：RS232 | 不支持 | 230×166×39mm | 下載 |
| UH 507AE | 7"TFT | 800×480 | USB2.0×1 Type A（USB1） 支持U盤更新固件、組態和存儲數據 | USB2.0×1 Type B（USB2） 支持程序上傳下載 | COM1：RS485 COM2：RS232 | 10M/100 M自適應 | 230×166×39mm | |
| UH 510AS | 10"TFT | 1024×600 | USB2.0×1 Type A（USB1） 支持U盤更新固件、組態和存儲數據 | USB2.0×1 Type B（USB2） 支持程序上傳下載 | COM1：RS485 COM2：RS232 | 不支持 | 272×212×39mm | |
| UH 510AE | 10"TFT | 1024×600 | USB2.0×1 Type A（USB1） 支持U盤更新固件、組態和存儲數據 | USB2.0×1 Type B（USB2） 支持程序上傳下載 | COM1：RS485 COM2：RS232 | 10M/100 M自適應 | 272×212×39mm |
■ 性能規格：
| 項目 | 性能規格 | |||
|---|---|---|---|---|
| 產品型號 | UH 507AS | UH 507AE | UH 510AS | UH 510AE |
| 液晶屏 | 7″ TFT | 10″ TFT | ||
| 顯示色彩 | 24 色 | |||
| 分辨率 | 800 × 480 | 1024 × 600 | ||
| 背光類型 | LED | |||
| 顯示亮度 | 350cd/m2 | |||
| 液晶壽命 | 30,000 小時 | |||
| 觸控類型 | 4 線電阻式 | |||
| 處理器 | A8，600MHz | |||
| 存儲 | 256MB FLASH+128MB DDR3 | |||
| USB Host | USB2.0 x 1，Type A(USB1)，支持U 盤更新固件、組態和存儲數據 | |||
| USB Slave | USB2.0 x 1，Type B(USB2)，支持程序上傳下載 | |||
| 串行接口 | COM1:RS485 COM2:RS232 | |||
| 以太網 | 不支持 | 10M/100M 自適應 | 不支持 | 10M/100M 自適應 |
| DB9 | 公頭 | |||
■ 電氣規格：
| 項 目 | 電氣規格 | |||
|---|---|---|---|---|
| 產品型號 | UH 507AS | UH 507AE | UH 510AS | UH 510AE |
| 額定功率 | 7.2W | |||
| 供電電源 | 24V DC | |||
| 輸入范圍 | 20.4 ~ 28.8V DC | |||
| 允許失電 | 10ms | |||
| 絕緣電阻 | 超過50MΩ@500V DC | |||
| 耐壓性能 | 500V AC 1 分鐘 | |||
■ 產品認證：
| 項 目 | 產品認證 | |||
|---|---|---|---|---|
| 產品型號 | UH 507AS | UH 507AE | UH 510AS | UH 510AE |
| 前面板防護等級 | 符合IP65 認證(4208-93) | |||
| CE 認證 | 符合CE 認證(EN61000-6-2:2005/EN61000-6-4:2007) | |||
