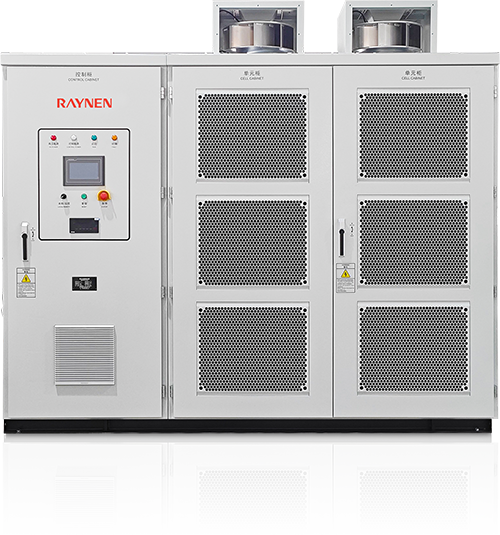

RV1000系列高壓變頻器是睿能設計制造的集國際尖端電力電子技術和矢量控制技術于一體的高-高電壓源型高壓變頻器，它通過移相整流變壓器極大地抑制了網側輸入諧波電流，通過多級H橋功率單元級聯的方式實現電壓疊加得到幾近完美的高壓正弦波輸出，無需加裝任何濾波器即可直接驅動高壓電動機。
選型與規格:3KV
型號 | 適配電機功率（KW） | 變壓器容量（KVA） | 額定電流（A） | 型號 | 適配電機功率（KW） | 變壓器容量（KVA） | 額定電流（A） |
RV1000-3-250 | 250 | 300 | 58 | RV1000-3-1250 | 1250 | 1600 | 301 |
RV1000-3-280 | 280 | 350 | 67 | RV1000-3-1400 | 1400 | 1800 | 346 |
RV1000-3-300 | 300 | 375 | 72 | RV1000-3-1500 | 1500 | 1900 | 366 |
RV1000-3-400 | 400 | 500 | 96 | RV1000-3-1600 | 1600 | 2000 | 385 |
RV1000-3-450 | 450 | 560 | 108 | RV1000-3-1800 | 1800 | 2250 | 433 |
RV1000-3-500 | 500 | 630 | 121 | RV1000-3-2000 | 2000 | 2500 | 481 |
RV1000-3-560 | 560 | 700 | 135 | RV1000-3-2240 | 2240 | 2800 | 539 |
RV1000-3-630 | 630 | 800 | 154 | RV1000-3-2500 | 2500 | 3150 | 600 |
RV1000-3-710 | 710 | 900 | 173 | RV1000-3-2800 | 2800 | 3500 | 670 |
RV1000-3-800 | 800 | 1000 | 192 | RV1000-3-3150 | 3150 | 3950 | 750 |
RV1000-3-900 | 900 | 1120 | 216 | RV1000-3-3300 | 3300 | 4130 | 800 |
RV1000-3-1000 | 1000 | 1250 | 241 | ||||
RV1000-3-1120 | 1120 | 1400 | 269 |
選型與規格:6KV
型號 | 適配電機功率（KW） | 變壓器容量（KVA） | 額定電流（A） | 型號 | 適配電機功率（KW） | 變壓器容量（KVA） | 額定電流（A） |
RV1000-6-280 | 280 | 350 | 34 | RV1000-6-2240 | 2240 | 2800 | 269 |
RV1000-6-315 | 315 | 400 | 38 | RV1000-6-2500 | 2500 | 3150 | 303 |
RV1000-6-355 | 355 | 450 | 43 | RV1000-6-2600 | 2600 | 3300 | 318 |
RV1000-6-400 | 400 | 500 | 48 | RV1000-6-2800 | 2800 | 3500 | 337 |
RV1000-6-450 | 450 | 560 | 54 | RV1000-6-3150 | 3150 | 4000 | 385 |
RV1000-6-500 | 500 | 630 | 61 | RV1000-6-3550 | 3550 | 4500 | 433 |
RV1000-6-560 | 560 | 700 | 67 | RV1000-6-4000 | 4000 | 5000 | 481 |
RV1000-6-630 | 630 | 800 | 77 | RV1000-6-4500 | 4500 | 5800 | 558 |
RV1000-6-710 | 710 | 900 | 87 | RV1000-6-5000 | 5000 | 6300 | 600 |
RV1000-6-800 | 800 | 1000 | 96 | RV1000-6-5600 | 5600 | 7000 | 673 |
RV1000-6-900 | 900 | 1120 | 108 | RV1000-6-6300 | 6300 | 8000 | 770 |
RV1000-6-1000 | 1000 | 1250 | 120 | RV1000-6-7100 | 7100 | 9000 | 870 |
RV1000-6-1120 | 1120 | 1400 | 135 | RV1000-6-8000 | 8000 | 10000 | 962 |
RV1000-6-1250 | 1250 | 1600 | 154 | ||||
RV1000-6-1400 | 1400 | 1800 | 173 | ||||
RV1000-6-1500 | 1500 | 1900 | 183 | ||||
RV1000-6-1600 | 1600 | 2000 | 192 | ||||
RV1000-6-1800 | 1800 | 2250 | 217 | ||||
RV1000-6-2000 | 2000 | 2500 | 241 |
選型與規格:10KV
型號 | 適配電機功率（KW） | 變壓器容量（KVA） | 額定電流（A） | 型號 | 適配電機功率（KW） | 變壓器容量（KVA） | 額定電流（A） |
RV1000-10-280 | 280 | 350 | 20 | RV1000-10-2500 | 2500 | 3150 | 182 |
RV1000-10-315 | 315 | 400 | 23 | RV1000-10-2650 | 2650 | 3300 | 191 |
RV1000-10-355 | 355 | 450 | 26 | RV1000-10-2800 | 2800 | 3500 | 202 |
RV1000-10-400 | 400 | 500 | 29 | RV1000-10-3150 | 3150 | 4000 | 231 |
RV1000-10-450 | 450 | 560 | 32 | RV1000-10-3400 | 3400 | 4250 | 245 |
RV1000-10-500 | 500 | 630 | 36 | RV1000-10-3550 | 3550 | 4400 | 254 |
RV1000-10-560 | 560 | 700 | 40 | RV1000-10-4000 | 4000 | 5000 | 289 |
RV1000-10-630 | 630 | 800 | 46 | RV1000-10-4500 | 4500 | 5800 | 335 |
RV1000-10-710 | 710 | 900 | 52 | RV1000-10-5000 | 5000 | 6300 | 364 |
RV1000-10-800 | 800 | 1000 | 58 | RV1000-10-5600 | 5600 | 7000 | 404 |
RV1000-10-900 | 900 | 1120 | 65 | RV1000-10-6300 | 6300 | 8000 | 462 |
RV1000-10-1000 | 1000 | 1250 | 72 | RV1000-10-7100 | 7100 | 9000 | 520 |
RV1000-10-1120 | 1120 | 1400 | 81 | RV1000-10-8000 | 8000 | 10000 | 577 |
RV1000-10-1250 | 1250 | 1600 | 92 | RV1000-10-9000 | 9000 | 11200 | 650 |
RV1000-10-1400 | 1400 | 1800 | 104 | RV1000-10-10000 | 10000 | 12500 | 720 |
RV1000-10-1500 | 1500 | 1900 | 110 | RV1000-10-11200 | 11200 | 14000 | 810 |
RV1000-10-1600 | 1600 | 2000 | 115 | RV1000-10-12500 | 12500 | 16000 | 920 |
RV1000-10-1800 | 1800 | 2250 | 130 | ||||
RV1000-10-2000 | 2000 | 2500 | 144 | ||||
RV1000-10-2240 | 2240 | 2800 | 162 |
■輸入電源：
| 項 目 | 輸 入 電 源 |
|---|---|
| 輸入線電壓 | 3.0~35kV（-10%~+10%） |
| 輸入電壓波動 | -35%~+15%額定電壓 |
| 輸入電源頻率 | 50/60Hz±5% |
| 輸入功率因數 | 負載超過20%時可達到0.95以上 |
| 控制電源 | 三相四線制380V，5~50kVA（根據變頻器容量配備） |
■輸出電源：
| 項 目 | 輸 出 電 源 |
|---|---|
| 輸出線電壓 | 3.0~11kV |
| 輸出頻率 | 0~300Hz |
| 輸出頻率漂移 | ±5% |
| 輸出效率 | ≥96% |
| 輸出頻率分辨率 | 0.01Hz |
■控制性能：
| 項 目 | 控 制 性 能 |
|---|---|
| 調速范圍 | 0~300Hz（與電機有關） |
| 過載能力 | 120%，60s（可根據用戶要求設計） |
| 控制方式 | 過壓、過流、短路、過熱、光纖通訊、單元等 |
| 控制精度 | ±0.5% |
| 負載轉矩特性 | 平方轉矩負載、恒轉矩負載 |
| 加減速時間 | 0~3200S（根據負載特性調節） |
| 主要保護功能 | 過壓、過流、短路、過熱、光纖通訊、單元等 |
■環境條件：
| 項 目 | 環 境 條 件 |
|---|---|
| 防護等級 | IP30 |
| 冷卻方式 | 強制風冷 |
| 維護方式 | 前后維護 |
| 運行環境溫度 | -3-+40℃，+40~50℃降額運行 |
| 儲存運輸溫度 | -20~+70℃ |
| 濕度 | ＜95%，無凝露 |
| 振動 | 0.9g以下 |
| 使用場所 | 無腐蝕，爆炸性氣體，灰塵的室內 |
| 使用海拔 | ≤1000m，1000~2000m降額，每高100m降額1%，高于3000m請?zhí)崆白稍?/td> |
